石英是一種物理性質和化學性質均十分穩定的礦產資源，石英石是目前石英石板材生產廠家對其所生產的板材的一種簡稱，由于其板材主要成分石英含量高達93%以上，因此稱為石英石。石英石的主要材料是石英，色彩豐富的組合使其具有天然石材的質感和美麗的表面光澤。
石英石

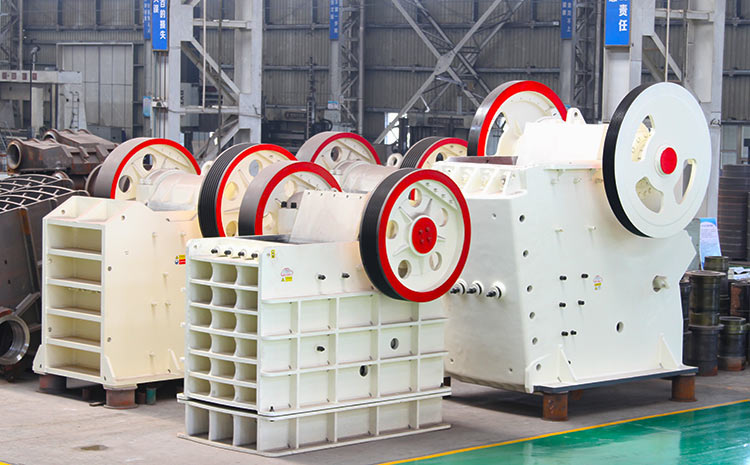

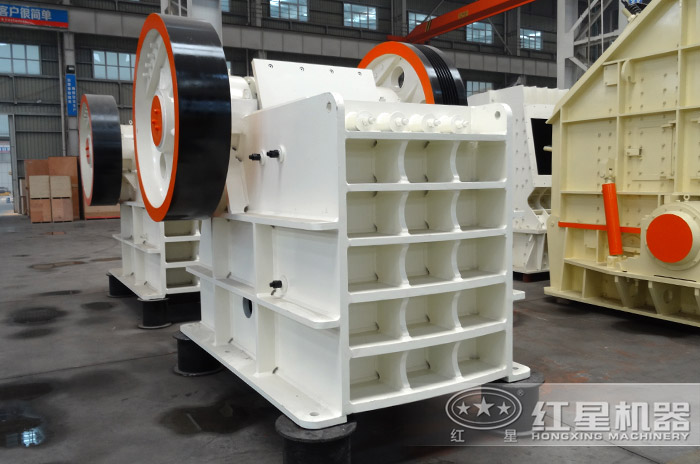

石英石破碎機

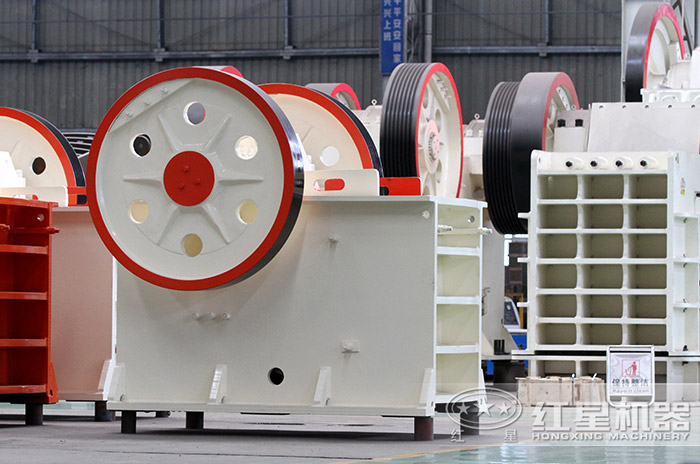

石英石破碎機側面圖
該設備破碎腔深而且無死區，提高了進料能力與產量。
破碎比大，出料粒度均勻，產品形狀呈立方體顆粒，排料粒度大小可調。
簡化了破碎流程，操作簡單，性能可靠，易于維護、運行經濟，生產成本低。
噪音低，粉塵少，可廣泛應用于各大破碎、磨粉、制沙、選礦生產線。
動顎總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動。減少更換零部件的機會，降低生產運營成本。

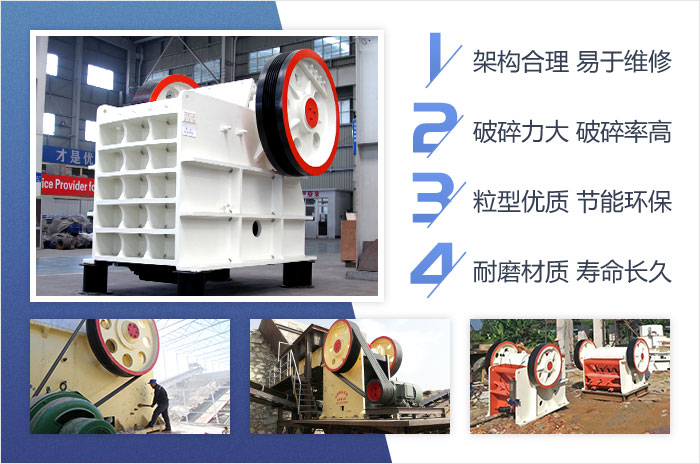

石英石破碎機生產優勢
石英石破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直(或上端略外傾）固定在機體前壁上，另一個是活動顎板（動顎），位置傾斜，與固定顎板形成破碎腔。電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動。
當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，當兩者間的壓力上升到超過石英石物料所能承受的強度時，物料被壓碎或劈碎，達到破碎的目的。
當動顎下行時，肘板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，石英石物料則靠自重向下運動。隨著電動機連續轉動，破碎機動顎作周期性地運動，動顎的每一個周期性運動就使物料受到一次壓碎作用，并向下排送一段距離。經若干個周期后，被破碎的物料便從排料口排出機外，實現批量生產。

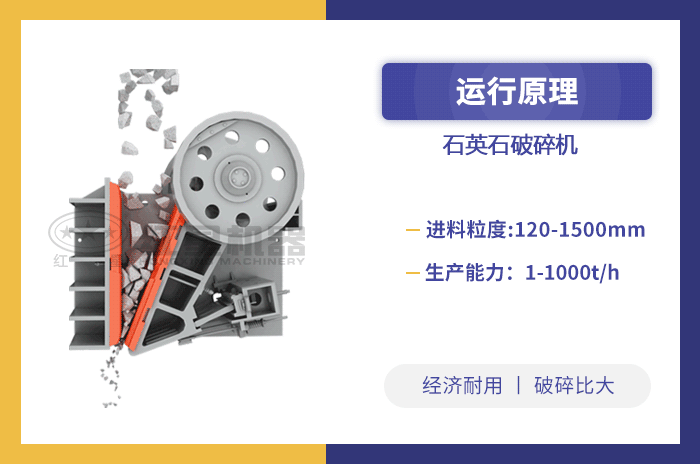

石英石破碎機原理
1、機架：石英石破碎機有整體機架和組合機架兩種。整體機架一般由鑄件整體鑄造。
2、顎板和側護板：定顎和動顎都由顎床和顎板組成，顎板是工作部分。定顎的顎床就是機架前壁要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。
3、傳動件：偏心軸是破碎機的主軸采用高碳鋼制造。偏心部分須精加工、熱處理。偏心軸一端裝帶輪，另一端裝飛輪。
5、保險裝置：當機械零件、鐵塊等較大物體進入破碎腔時，或者破碎腔被物料堵塞時，顎式破碎機產生超負荷，機器受力急增，因此，必須設置保險裝置以防破碎機意外損壞。
6、潤滑系統：石英石破碎機的摩擦部件用稀油或干油潤滑。偏心軸和連桿頭的軸承采用齒輪液壓泵壓入稀油進行集中循環潤滑。動顎軸承和襯板座的支承墊則采用手動干油潤滑槍定期壓入干油潤滑。

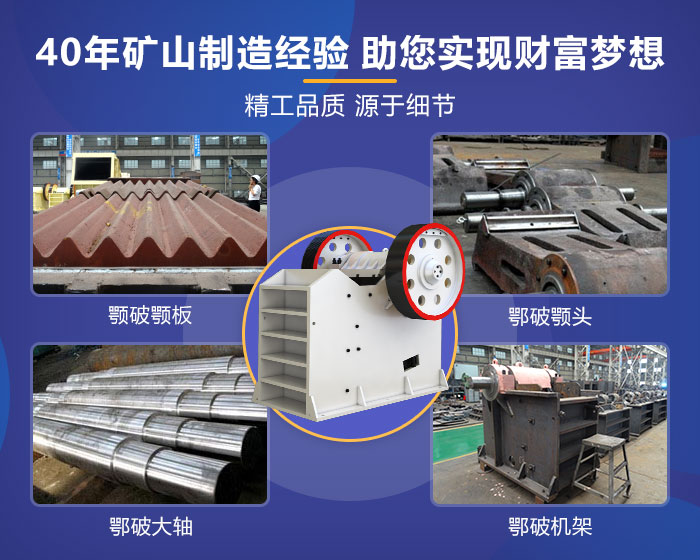

石英石破碎機設備配件
吉林石英石破碎機客戶現場-冬天用手機拍攝
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
