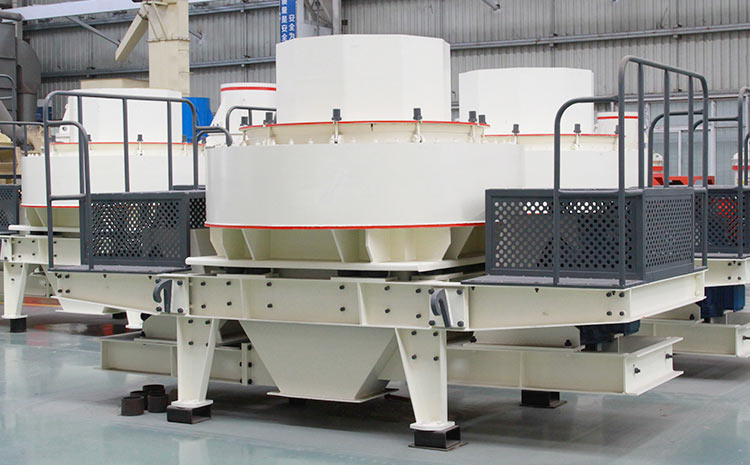

山石制砂機

山石制砂機簡介

客戶來廠參觀山石制砂機具體情況-車間視頻

山石是一種常見礦石，分布在我國各個地區，使用量非常大。經處理后的山石可用于地下填充，鋪路，制磚，制砂料等，為此，紅星根據山石的性質，研發發出—山石制砂機設備，可以大規模處理山石，是目前較為行之有效的制砂設備。此外，可根據處理的粒度不同，應用到各大行業。

山石制砂機現場

圖片實拍

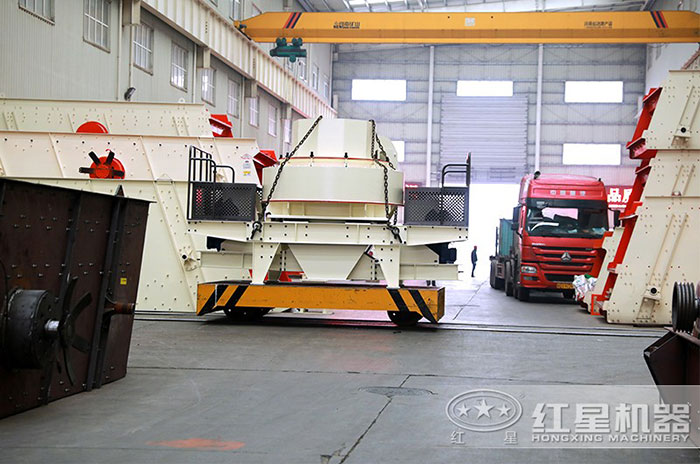

山石制砂機生產車間實景

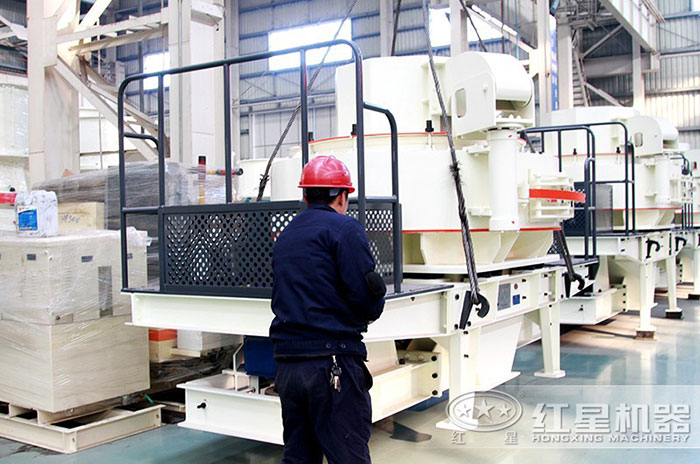

工作人員檢修山石制砂機

山石制砂機裝車準備發貨

山石制砂機優勢

1、結構簡單，在處理山石物料時，原理簡單易操作，運行成本低。

2、特殊的軸承安裝與先進的主軸設計，使其具有重負荷和高速旋轉的特點。

3、生產過程中，山石形成料層能保護底層使山石制砂機機身不受磨損。

4、具有安裝方式多樣化，可移動式安裝等特點；也具有運轉平穩、可靠性、穩定系數高等優點。

山石制砂機優勢

山石制砂機工作原理

山石由設備上部直接落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的靶石產生高速度的撞擊與高密度的粉碎，山石在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、磨擦、粉碎，從下部直通排出。

山石制砂機工作原理

山石制砂機內部結構

1、進料斗：

外形一般是梭臺體或圓筒，從給料設備的料倉直接進入山石制砂機。

2、破碎腔：

是山石制砂機的主要破碎區域，主要結構分為上、下兩段圓柱體組成的環形空間，下圓柱體的上下蓋板上開兩個孔，上部接上圓柱體，下部接出料口。

3、葉輪：

葉輪結構由特殊材料制作的一空心圓柱體，是依靠自身轉速率，將山石轉動起來，在拋出，從而受沖擊、碰撞而破碎。

4、主軸總成：

主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸。軸承組成。

5、底座：

渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上，底座結構形狀。底座可安裝在支架上，也可直接裝在基礎上。

6、傳動裝置：

一般采用單電機或雙電機驅動的皮帶傳動機構，分別安裝在主軸總成兩側。

7、支架：

根據山石制砂朵工作場所不同，可以考慮配置支架或不配置支架。

山石制砂機內部結構圖

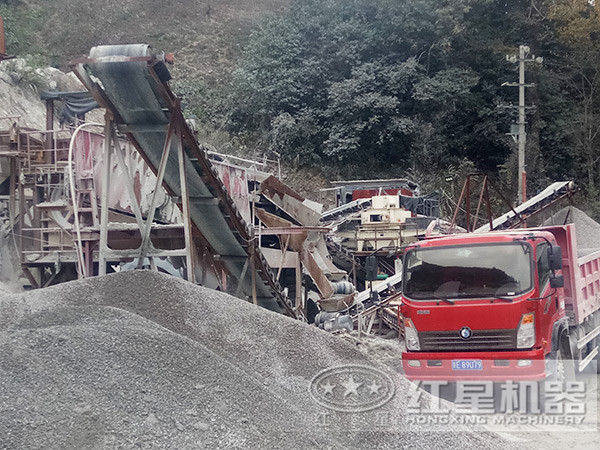

山石制砂機制沙現場

山石制砂機制沙現場-成品粒型好

山石制砂機技術參數

發布時間：2015-09-24 16:22:21 更新時間：2022-08-19 08:45:06 作者： 孟君豪
