錐形粉碎機現場實拍合集-型號大全

錐形粉碎機，實際上講的就是圓錐破碎機，該機以破碎錐為主，在電動機帶動下展開偏心旋轉運動，入腔物料受到破碎錐、軋臼壁擠壓從而粉碎的一款破碎設備。錐形破碎機在砂石廠特別有名氣，都知道大型砂石廠、加工硬石料首選圓錐破碎機，因此錐形粉碎機在砂石行業的受歡迎程度非常高，應用效果也非常好，受到大量點贊。

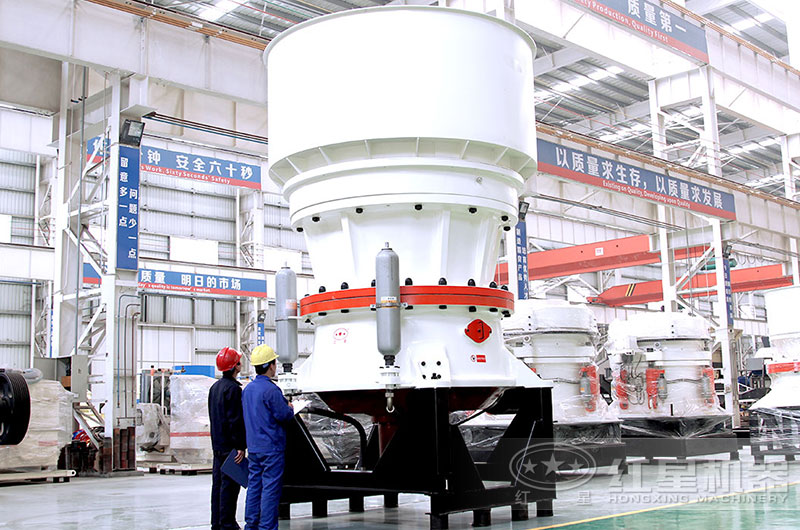

錐形粉碎機

錐形粉碎機現場實拍合集

錐形破碎機能力強悍、應用廣泛，所以用戶想要考察的現場自然少不了，您只需要說出您所在地區，紅星機器會為您就近安排現場參觀。下面，先來欣賞一波現場美圖吧！

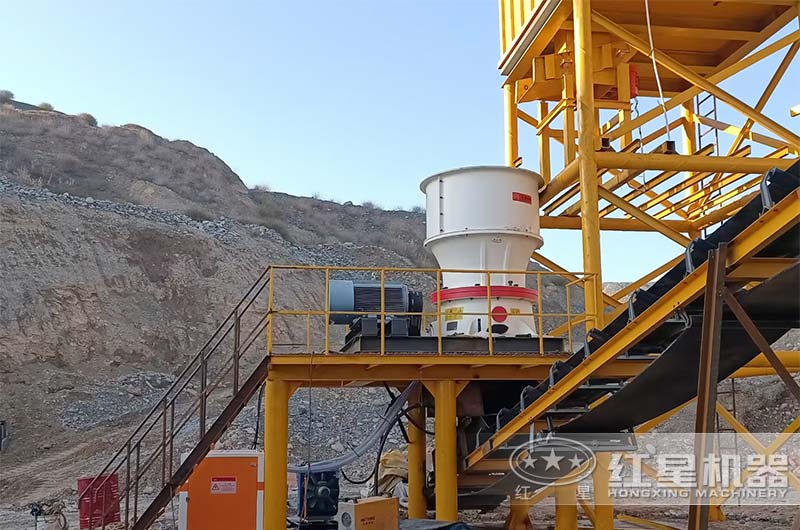

石頭破碎生產線：PE600×900顎式破碎機+SC100圓錐破碎機

這條砂石生產線成品在0-5mm,10-20mm，20-30mm之間，進料不過500mm

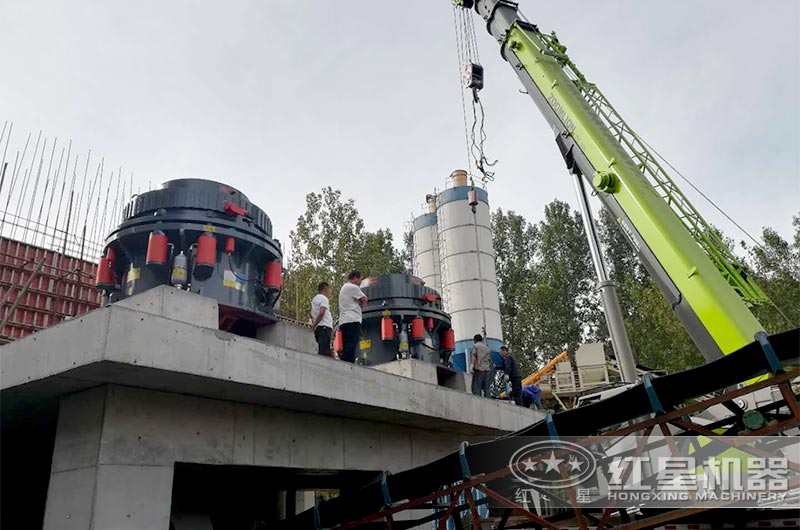

HXGYS300圓錐破碎機

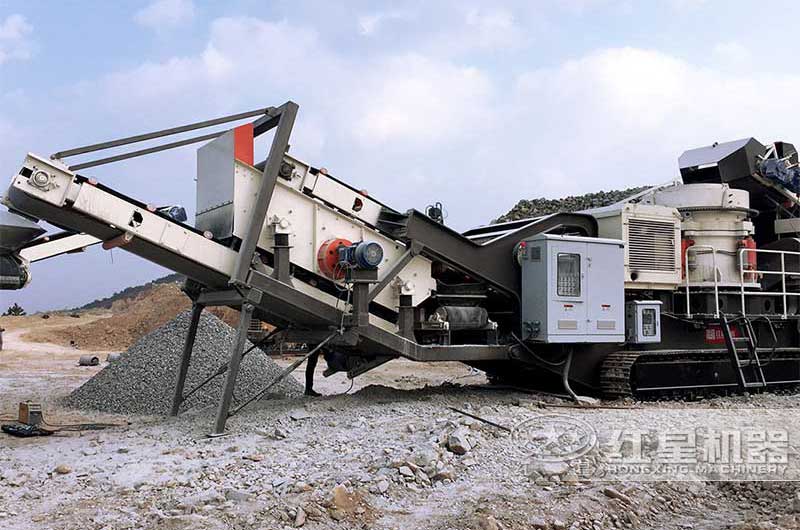

移動式圓錐粉碎機現場

錐形粉碎機型號大全

當前砂石市場上，總共有單缸圓錐粉碎機、多缸液壓圓錐破碎機、全液壓錐形粉碎機、復合型錐形破碎機四種款型，并且這四種款型的部分型號（≤400t/h）可以設計成單獨的移動式圓錐破碎機，意味著錐形破碎機既可以滿足固定式加工作業，也能滿足移動式碎石制砂生產，多種選擇全方位滿足用戶需求。

1單缸圓錐粉碎機

（1）主要型號有：SC100（S），SC160（S），SC250（S），SC315（S），SC560，SC750

（2）生產能力：38-2181t/h 進料粒度：≦560mm 排料尺寸范圍在8-70mm之間

單缸液壓圓錐破碎機，只設計有一個液壓缸，而這一個液壓缸集機械、液壓、電氣、自動化和智能控制等技術于一體，具有優秀的破碎能力、可靠的穩定性和運行成本低等特點。單缸液壓破碎機是通過調整底部液壓缸調節主軸上、下位置，改変動錐和外錐襯板的間距，從而改変排料口的大小。

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率 （kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
	C2	200	160	19		70-130
SC160S	C1	360	290	25	160	125-345
	C2	300	240	22		108-305
SC250S	C1	450	360	35	250	265-524
	C2	400	320	29		225-448
SC315S	C1	560	450	41	315	349-1050
	C2	500	400	38		318-892
SC450S	C1	600	480	44	450	498-1500
	C2	480	385	41		454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸 （mm）	最大進料尺寸 （mm）	最小排料口尺寸 （mm）	電機功率（kw）	處理能力 （t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

2多缸液壓圓錐破碎機

（1）主要型號有：HPM200、HPM300、HPM400、HPM500等多種型號

（2）生產能力：72-1100t/h 進料粒度：≦326mm 排料尺寸范圍在8-51mm之間

多缸液壓圓錐破碎機則設計有多個液壓缸，加用氮氣缸輔助，分別控制液壓、鎖緊、清腔等功能。該系列錐形粉碎機擁有多個中碎和細碎腔型，僅需更換相應腔型襯板等少量零件，便可在腔型之間轉換，更好的滿足中碎和細碎工藝需求，實現一機多用。

型號	腔型	最大給料尺寸(mm)	最小排料口尺寸(mm)	處理能力(t/h)	轉速(r/m)	電機功率(kW)
HPM200	C1	185	19	150-250	750-1200	160
	C2	125	17	140-250
	C3	95	13	120-250
	F1	76	10	90-210
	F2	54	6	80-210
	F3	23	5	70-210
	F4	10	6	80-210
HPM300	C1	235	25	230-445	700-1200	220
	C2	211	19	200-445
	C3	150	17	180-445
	C4	107	13	150-445
	F1	77	10	115-260
	F2	53	8	110-260
	F3	22	6	105-260
	F4	25	6	105-260
HPM400	C1	299	30	315-630	700-1000	315
	C2	252	25	295-630
	C3	198	20	260-630
	C4	111	14	190-630
	F1	92	10	140-370
	F2	52	8	130-370
	F3	51	6	120-370
	F4	52	6	120-370
HPM500	C1	335	30	390-790	700-950	400
	C2	286	25	365-790
	C3	204	20	325-790
	C4	133	16	280-790
	F1	95	13	230-450
	F2	57	10	175-450
	F3	52	8	165-450
	F4	53	6	155-450
HPM650	C1	328	30	386-790	590-930	500
	C2	279	25	348-790
	C3	196	20	300-790
	F1	106	13	280-530
	F2	52	9	220-530
HPM800	C1	353	32	545-1100	700-950	630
	C2	297	32	545-1100
	C3	267	25	495-1100
	C4	219	16	385-1100
	F1	155	13	325-730
	F2	92	10	260-730
	F3	33	5	200-730

3全液壓錐形粉碎機

（1）主要型號有：HXGYS300，HXGYS400，HXGYS500

（2）生產能力：36-650t/h 進料粒度：≦314mm 排料尺寸范圍在3-51mm之間

全液壓錐形粉碎機相對于單缸、多缸液壓圓錐破來說，技術稍有落后，但其也是第一代采用全液壓調節的設備，較之復合型圓錐破而言技術也很先進了，該機可以全自動控制、自動清腔、利用液壓缸推動調整調料口，除塵機干油密封等，既操作方便有節能環保。

型號	腔型	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：產量根據不同物料，進料粒度等因素其結果將有所不同

4復合型錐形破碎機

（1）主要型號有：PSG1300

（2）生產能力：36-349t/h 進料粒度：≦190mm 排料尺寸范圍在3-51mm之間

是液壓圓錐破和彈簧圓錐破的精華結合而成的，其采用彈簧保險裝置，可讓鐵塊、異物通過破碎腔而不危害破碎機。破碎錐有中型、短頭型、標準型幾種，其中短頭型出料較細，標準型出料較粗。

規格	型號	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：產量根據不同物料，進料粒度等因素其結果將有所不同

錐形粉碎機因其強勢的性能難以忽視，從來不缺欣賞者，如果您想參觀其現場，只需要點擊咨詢即可實現。
