發布時間：2016-11-05 08:10:16 更新時間：2019-08-27 09:56:55 作者：紅星機器 立即咨詢立即咨詢
螺旋分級機是工業選礦生產中常用的螺旋分級設備，該設備主要是借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，來進行機械分級的一種選礦設備。本文主要是對螺旋分級機參數的簡要介紹，為用戶后期投資選購作參考。

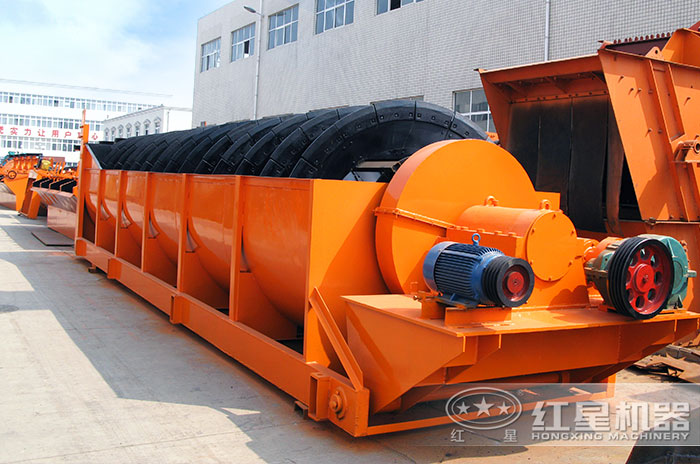

螺旋分級機設備展示
以河南紅星生產螺旋分級機為例，該公司專注礦山設備生產30余年，其生產的螺旋分級機大致可分為以下20多種，每種不同型號參數的螺旋分級機在螺旋直徑、螺旋轉速、水槽長度以及單位時間處理量等方面都存在著一定的差異，所以用戶需根據自身實際需求進行合理的選購。具體螺旋分級參數如下：
|
型號
|
螺旋直徑
|
水槽長度
|
螺旋轉速(r/min)
|
處理量（t/d）
|
電動機功率（kw ≤）
|
外形尺寸（mm≤）
|
總重
|
||||
|
按返砂
|
按溢流
|
傳動用
|
升降用
|
長
|
寬
|
高
|
≤
|
||||
|
FG-3
|
300
|
3000
|
12-30
|
80-150
|
20
|
1.1
|
----
|
3850
|
490
|
1140
|
0.7
|
|
FG-5
|
500
|
4500
|
8-12.5
|
135-210
|
32
|
1.1
|
----
|
5430
|
680
|
1480
|
1.9
|
|
FG-7
|
750
|
5500
|
6-10
|
340-570
|
65
|
3
|
----
|
6720
|
980
|
1820
|
3.1
|
|
FG-10
|
1000
|
6500
|
5-8
|
675-1080
|
110
|
5.5
|
----
|
7590
|
1240
|
2380
|
4.9
|
|
FC-10
|
8400
|
675-1080
|
85
|
7.5
|
----
|
9600
|
1240
|
2680
|
6.2
|
||
|
FG-12
|
1200
|
6500
|
4-6
|
1170-1870
|
155
|
7.5
|
2.2
|
8180
|
1570
|
3110
|
8.5
|
|
FC-12
|
8400
|
1170-1870
|
120
|
7.5
|
2.2
|
10370
|
1540
|
3920
|
11.0
|
||
|
2FG-12
|
6500
|
2340-3740
|
310
|
15
|
4.4
|
8230
|
2790
|
3110
|
15.8
|
||
|
2FC-12
|
8400
|
2340-3740
|
240
|
15
|
4.4
|
10370
|
2790
|
3920
|
17.6
|
||
|
FG-15
|
1500
|
8300
|
4-6
|
1830-2740
|
235
|
7.5
|
2.2
|
10410
|
1880
|
4080
|
12.5
|
|
FC-15
|
10500
|
1830-2740
|
185
|
7.5
|
2.2
|
12670
|
1820
|
4890
|
16.8
|
||
|
2FG-15
|
8300
|
2280-5480
|
470
|
15
|
4.4
|
10410
|
3390
|
4080
|
22.1
|
||
|
2FC-15
|
10500
|
2280-5480
|
370
|
15
|
4.4
|
12670
|
3370
|
4890
|
30.7
|
||
|
FG-20
|
2000
|
8400
|
3.6-5.5
|
3290-5940
|
400
|
11-15
|
3
|
10790
|
2530
|
4490
|
20.5
|
|
FC-20
|
12900
|
3210-5940
|
320
|
11-15
|
3
|
15610
|
2530
|
5340
|
28.5
|
||
|
2FG-20
|
8400
|
7780-11880
|
800
|
22-30
|
6
|
11000
|
4600
|
4490
|
35.5
|
||
|
2FC-20
|
12900
|
7780-11880
|
640
|
22-30
|
6
|
15760
|
4600
|
5640
|
48.7
|
||
|
FG-24
|
2400
|
9130
|
3.67
|
6800
|
580
|
15
|
3
|
11650
|
2910
|
4970
|
26.8
|
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 | ||
|
型號
|
處理量（t/d）
|
|
|
按返砂
|
按溢流
|
|
|
FG-3
|
80-150
|
20
|
|
FG-5
|
135-210
|
32
|
|
FG-7
|
340-570
|
65
|
|
FG-10
|
675-1080
|
110
|
|
FC-10
|
675-1080
|
85
|
|
FG-12
|
1170-1870
|
155
|
|
FC-12
|
1170-1870
|
120
|
|
2FG-12
|
2340-3740
|
310
|
|
2FC-12
|
2340-3740
|
240
|
|
FG-15
|
1830-2740
|
235
|
|
FC-15
|
1830-2740
|
185
|
|
2FG-15
|
2280-5480
|
470
|
|
2FC-15
|
2280-5480
|
370
|
|
FG-20
|
3290-5940
|
400
|
|
FC-20
|
3210-5940
|
320
|
|
2FG-20
|
7780-11880
|
800
|
|
2FC-20
|
7780-11880
|
640
|
|
FG-24
|
6800
|
580
|
| FC-24 | 6800 | 490 |
| 2FG-24 | 13600 | 1160 |
| 2FC-24 | 13700 | 910 |
| 2FG-30 | 23300 | 1785 |
| 2FC-30 | 23300 | 1410 |
1、水槽傾角該傾角根據工藝要求確定，一般在12°—18°30′之間，當要求分級粒度細時取小值，反之取大值。
2、高堰式螺旋分級機的溢流堰高度為螺旋直徑的1/4-3/8，沉沒式螺旋分級機為其直徑的3/4-1。
3、螺旋軸長度的確定是根據溢流堰高度是由螺旋直徑和返砂脫水區長度L共同確定的，其中返砂脫水區長度L取決于配置磨機所要求的返砂含水量及磨機尺寸和位置，通常為L(zhǎng)=1.5-2m。
4、螺旋導程與返砂量多少、螺旋直徑和轉速等因素有關，實踐證明，一般為螺旋直徑的0.5-0.6倍，其轉速應能保證及時返回沉砂，又不致產生強烈攪拌作用，保證達到工藝要求的溢流細度。

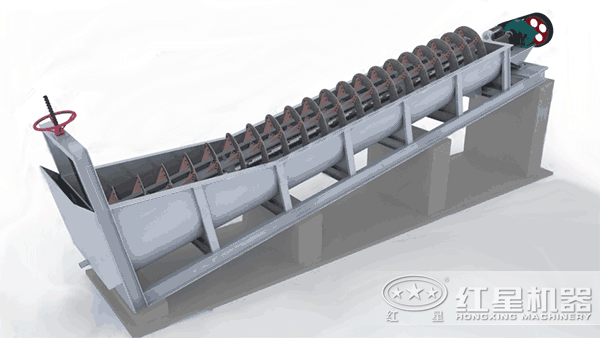

螺旋分級機工作原理圖
更多有關螺旋分級機價格、選型等設備詳情，均可在線咨詢河南紅星，這兒有專業的螺旋分級機技術人員實時在線為您詳細解答。

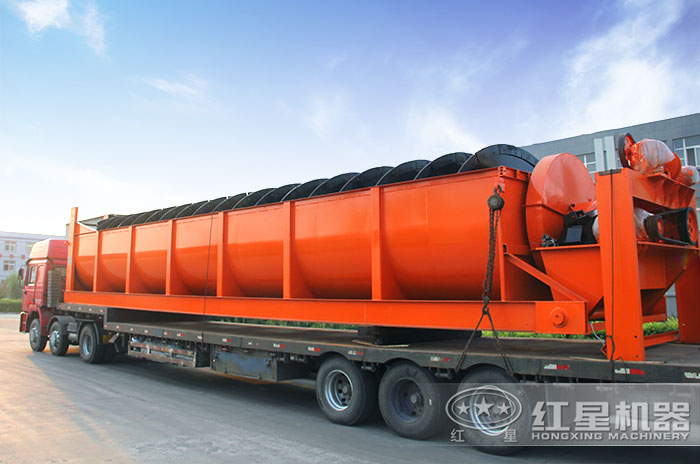

螺旋分級機現場發貨
*
